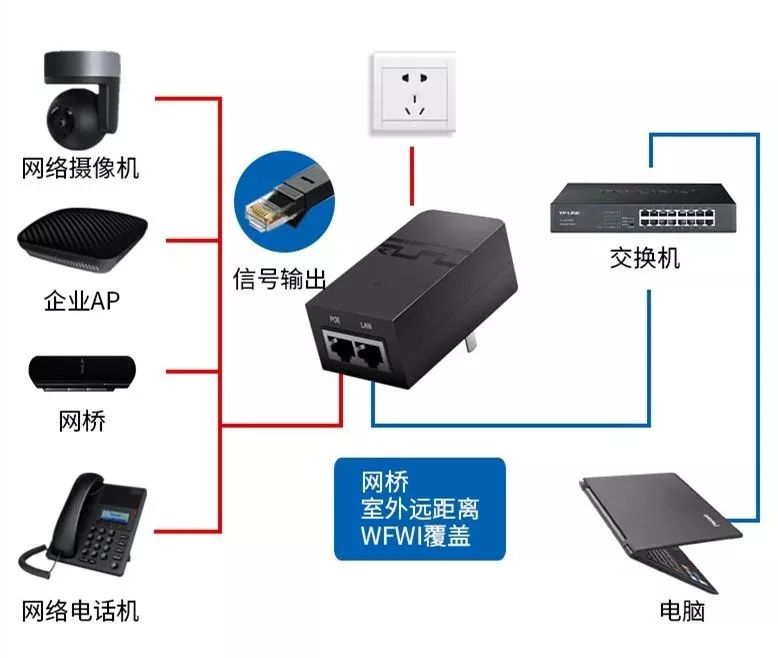

5G的迅速擴張，推動了PoE+技術在IoT領域更廣闊的應用場景需求，包括無線AP、IP電話、IP網絡攝像頭等基于IP的終端產品、這也是目前PoE+技術應用的最主要領域。通過部署PoE電源供電技術，解決了無線AP難以在天花板通風層供電的問題、IP電話因偶發事件斷電的問題、IP網絡攝像機需要從外部獲得電源供應的難題等。

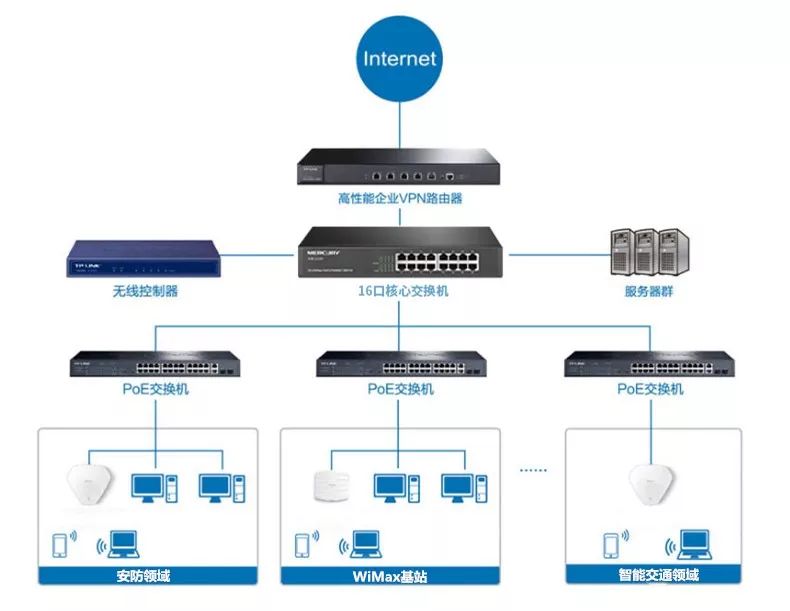

基于PoE電源模塊部署的以太網PoE交換機是最常見的供電端設備。可通過PoE交換機本身的QoS、VLAN、ACL等功能，滿足網絡對優先級分配、延時、抖動、安全、數據隔離等的要求。所以PoE交換機在安防監控、建筑控制、零售、娛樂和RFID及其他新興市場也有較大的應用場景，如PoE煙霧探測器、POS機信息終端、PTZ攝影機，網絡打印機、甚至是WiMax基站等更多新型IoT智能領域。
目前PoE+技術已經應用在更多的智能領域，并推動了相關智能領域的發展。PoE供電的自動、自治、自愈、自優給用戶帶來更便捷更高質的IoT網絡通訊應用體驗。
RSC009-AF 是一款基于PoE技術的交換機電源模塊，該模塊的核心元器件為PoE電源管理芯片，通過該芯片及其配套電路完成PD受電端設備檢測、分級和電壓適配功能。
RSC009-AF PoE電源模塊采用5969B和5974A芯片來實現功率等級為CLASS 4的PoE電源供電。RSC009-AF PoE電源模塊的電路拓撲結構采用反激式變換器實現，運用變壓器原邊反饋穩壓以及副邊同步整流技術。

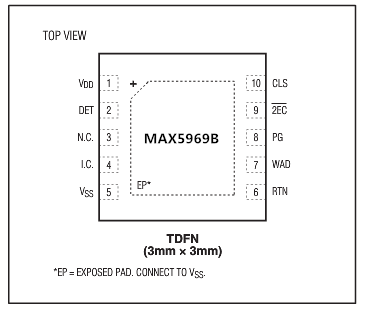

RSC009-AF PoE電源模塊芯片5969B為用電設備（PD）提供符合以太網供電（PoE）系統IEEE802.3af/at標準的完整接口。使電源模塊為PD設備提供檢測信號、分級信號以及帶有浪涌電流控制的集成隔離功率開關。
發生浪涌期間，RSC009-AF將電流限制在180mA以內，直到隔離功率MOSFET完全開啟后切換到較高的限流值（720mA至880mA）。元器件具有輸入UVLO，帶有較寬的滯回和長周期干擾脈沖屏蔽，以補償雙絞線電纜的阻性衰減，確保上電/掉電期間無干擾傳輸。
RSC009-AF PoE電源模塊使用的電源管理芯片是5974A，芯片內部集成了許多功能，使得RSC009-AF電源模塊為寬輸入電壓范圍、有源鉗位、電流模式PWM控制器，用于控制以太網供電(PoE)的用電設備(PD)中的正激轉換器。
RSC009-AF電源模塊適用于通用或電信系統的輸入電壓范圍，獨特的電路設計能夠在不需要光耦的前提下獲得穩定的輸出。
RSC009-AF PoE電源模塊芯片以及元件選型，電路原理，電源紋波和噪音，輸出參數完全符合IEE802.3 af/at相關標準。
RISUNIC致力于打造更具有價值、性能更好的電源產品，讓電力部署一步到位，讓供電變得更簡單。
